Condensateur pompe à chaleur : rôle et panne

L’article en bref : Découvrez les différences fondamentales entre le condensateur électrique et le condenseur thermodynamique d’une pompe à chaleur.

• Deux composants distincts : Le condensateur électrique démarre le moteur (monophasé uniquement), tandis que le condenseur thermodynamique transfère la chaleur du fluide frigorigène.
• Rôle du condenseur : Il récupère les calories du gaz compressé et les restitue au chauffage ou l’eau chaude sanitaire pour optimiser le rendement.
• Types disponibles : Condenseurs à air, à eau ou à plaques, chacun adapté à une installation spécifique et nécessitant un entretien régulier.
• Pannes courantes : Encrassement, obstruction ou défaillance électrique du condensateur causent surconsommation et perte d’efficacité énergétique.
• Remplacement : Respecter la capacité en microFarads, couper l’alimentation et suivre un branchement précis pour garantir le fonctionnement optimal.

Derrière le capot d’une pompe à chaleur cohabitent deux composants dont les noms se ressemblent mais dont les fonctions n’ont strictement rien à voir. Le condensateur électrique est un petit cylindre relié au moteur par des fils, présent uniquement sur les installations monophasées. Le condenseur thermodynamique, lui, est un échangeur de chaleur intégré au circuit frigorifique. Confondre les deux, c’est chercher la panne au mauvais endroit. Cet article traite des deux composants : leur rôle, leur fonctionnement, les pannes qu’ils génèrent et la procédure de remplacement quand c’est nécessaire.

Condenseur et condensateur dans une pompe à chaleur : de quoi parle-t-on ?

La confusion entre ces deux termes revient très régulièrement sur les forums technique, et c’est compréhensible. Leurs noms diffèrent d’une syllabe. Leurs fonctions, en revanche, sont radicalement distinctes.

Le condensateur électrique ressemble à un petit cylindre compact, relié au moteur par des fils et des cosses. Son rôle est simple : envoyer l’impulsion électrique nécessaire au démarrage du moteur. Sans lui, le compresseur ou le ventilateur reste bloqué. Ce composant n’existe que sur les pompes à chaleur monophasées. Les installations triphasées n’en ont pas besoin, car le réseau triphasé génère naturellement le déphasage requis pour le démarrage.

Le condenseur thermodynamique, c’est une autre affaire. Situé juste après le compresseur dans le circuit, fréquemment intégré à l’unité intérieure, cet échangeur de chaleur récupère les calories du fluide frigorigène compressé et les transfère vers le chauffage ou l’eau chaude sanitaire. Il ne produit rien par lui-même : il orchestre un transfert d’énergie. Deux composants, deux univers techniques. La clarté sur ce point évite bien des diagnostics erronés.

Rôle et fonctionnement du condenseur dans le circuit thermodynamique

Le condenseur intervient à un moment précis du circuit thermodynamique : après le compresseur, qui a élevé la pression et la température du fluide, et avant le détendeur, qui abaisse cette pression pour permettre au fluide de retourner vers l’évaporateur. C’est dans cet espace que se joue la condensation : le fluide frigorigène passe de l’état gazeux à l’état liquide en libérant son énergie thermique.

Cette transformation physique est au cœur du transfert de chaleur. Le gaz chaud et sous haute pression cède ses calories à l’eau dans une installation air-eau, ou à l’air dans une installation air-air. L’évaporateur et le condenseur fonctionnent en tandem : l’un capte les calories extérieures, l’autre les restitue. Sans cet équilibre, le système perd son efficacité.

Les conséquences d’un condenseur mal entretenu sont mesurables. Le rendement exprimé par le COP et le SCOP chute, la consommation électrique peut grimper jusqu’à trois fois la normale selon la gravité du dysfonctionnement, et le compresseur s’use prématurément. J’ai vu des installations dont l’encrassement du condenseur expliquait à lui seul une surconsommation mensuelle de plusieurs centaines d’euros. Le nettoyage régulier n’est pas une option.

Les différents types de condenseurs : air, eau et plaques

Trois familles de condenseurs existent, et le choix dépend du type d’installation.

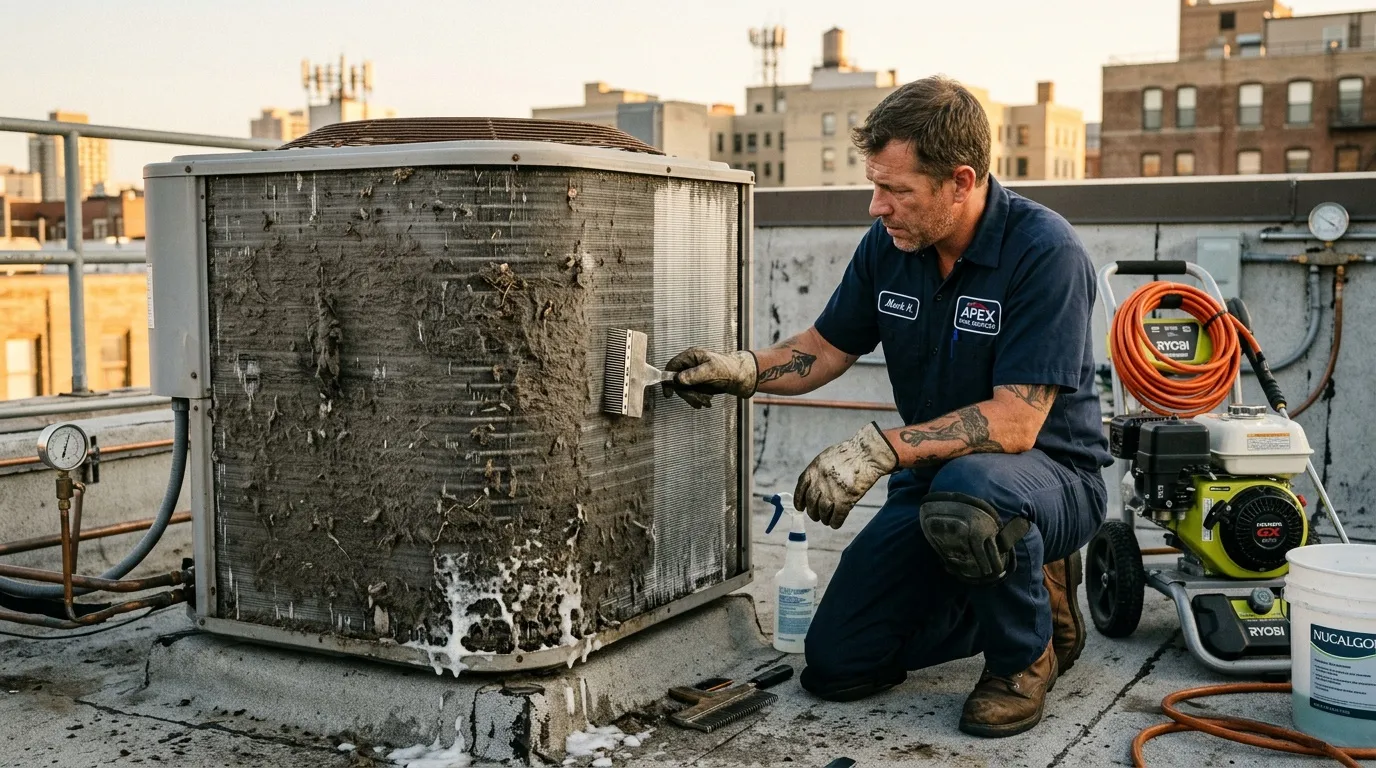

Le condenseur à air est le plus répandu, notamment dans les pompes à chaleur air-air. Il utilise l’air ambiant pour évacuer la chaleur du fluide frigorigène via un échangeur ventilé. Simple, accessible, mais sensible à l’encrassement par les filtres bouchés ou les feuilles mortes qui obstruent la circulation d’air.

Le condenseur à eau équipe les installations air-eau ou géothermiques. Un fluide caloporteur, généralement de l’eau, absorbe la chaleur et la transporte vers le circuit de chauffage. Plus efficace en termes d’efficacité énergétique, mais aussi plus exigeant en entretien côté circuit hydraulique.

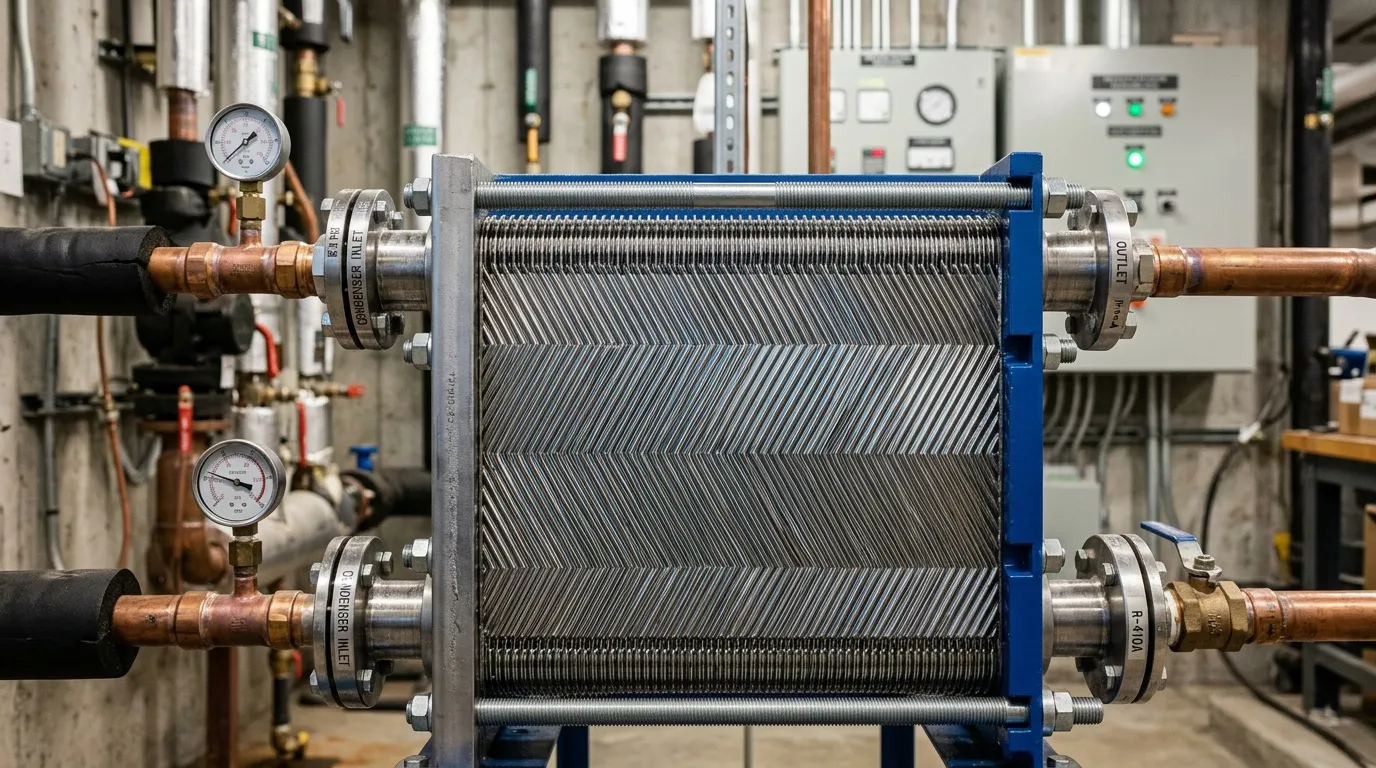

Le condenseur à plaques se distingue grâce à sa compacité. Des fines plaques métalliques superposées permettent aux deux fluides de circuler en échangeant leur énergie sur une surface maximale. Seuls les échangeurs à plaques gaz-liquide certifiés jusqu’à 45 bars et résistants aux variations soudaines de pression devraient être utilisés comme condenseurs. Les fluides frigorigènes compatibles incluent le R134a, le R410a, le R407c, mais aussi les alternatives plus récentes comme le R290 et le R32.

Pannes fréquentes liées au condensateur et au condenseur

Détecter un condensateur électrique défectueux

Un condensateur électrique en mauvais état se repère quelquefois visuellement : des traces noires sur le corps ou un boîtier bombé signent clairement sa défaillance. Mais quand aucun signe extérieur n’apparaît, un test simple suffit. On met le moteur en route et on aide le ventilateur à tourner avec un tournevis, sans jamais utiliser la main directement. Si la pompe démarre, le condensateur est défectueux. À noter : un condensateur ne fait aucun bruit. Toute tentative de diagnostic acoustique sur ce composant est inutile.

Un cas documenté sur un forum technique illustre bien la complexité des pannes : sur une PAC Heat Power 65, après remplacement du condensateur de démarrage, le compresseur redémarrait quelques secondes, faisait monter la pression, puis s’arrêtait. Ce cycle se répétait 4 à 5 fois avant un arrêt complet. Ce type de comportement indique souvent un problème combiné entre condensateur et mise en sécurité du compresseur.

Pannes courantes sur le condenseur thermodynamique

• Compresseur qui ne démarre pas : vérifier le disjoncteur, la mise en sécurité ou un problème d’alimentation électrique.
• Compresseur qui ne s’arrête pas : souvent lié à un manque ou excès de fluide frigorigène, ou à un échangeur givré non traité par le système antigivre.
• Échangeur obstrué : l’air ne circule plus correctement, la pression chute et le rendement s’effondre.
• Pompe qui ne chauffe plus suffisamment : piste à visiter en priorité côté échange thermique défaillant.

Remplacer le condensateur d’une pompe à chaleur : procédure et précautions

Avant toute intervention, couper l’alimentation électrique. C’est non négociable. On dépose ensuite le boîtier pour accéder au condensateur, et on photographie le branchement existant avant de toucher quoi que ce soit.

La capacité du nouveau condensateur doit correspondre à l’ancienne, exprimée en microFarads (µF), avec une tolérance maximale de ±5 %. Un condensateur de capacité insuffisante ne remplit pas son rôle. Un modèle trop puissant provoque une surchauffe du moteur.

1. Ramener le neutre sur un pôle du condensateur et connecter un fil vers la borne R (run/marche) du compresseur.
2. Brancher le troisième fil, celui de couleur différente, sur le pôle opposé pour rejoindre la borne S (start/démarrage) du compresseur et créer le déphasage nécessaire.

Il n’existe pas de sens de branchement imposé pour les condensateurs de démarrage fonctionnant en courant alternatif. Les cosses supplémentaires peuvent servir de borniers, mais uniquement du côté sans déphasage. Un point critique : les fils jaune/vert correspondent toujours à la terre. Ne jamais les relier au neutre ou à la phase, quelle que soit la ressemblance visuelle avec d’autres câbles.

Un contrôle approfondi de l’installation par un professionnel s’impose tous les deux ans, conformément à la réglementation en vigueur. Entre ces échéances, un nettoyage régulier des broches électroniques, un serrage des liaisons et une vérification visuelle des composants permettent d’éviter bien des pannes coûteuses.
